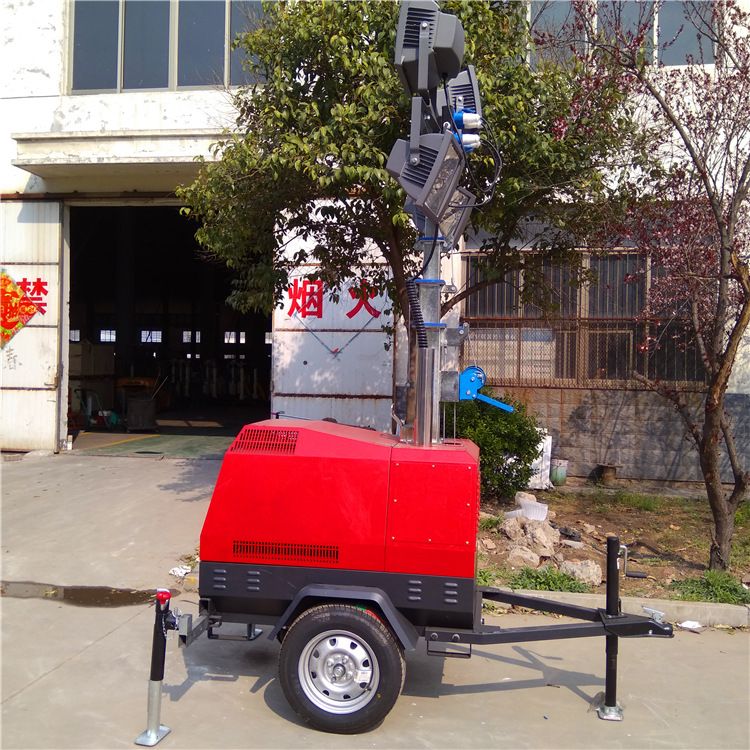

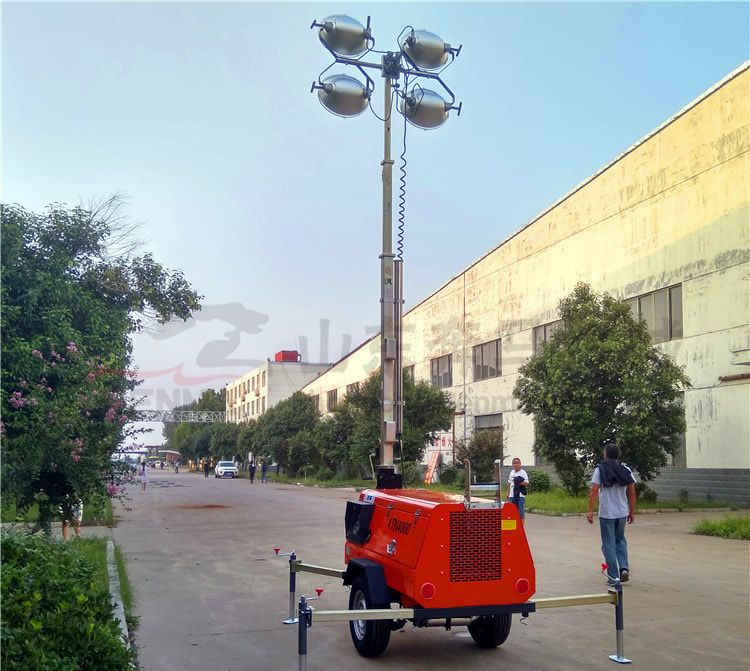

移动照明车主要应用于户外作业，抢险救灾，道路检修，应急照明等，升降方式分为：气动式升降、液压式升降、手遥式升降三类。照明角度分为：遥控控制运台上下、左右270度旋转，及手控灯具的上下、左右照射角度。移动方式：主要是在发电机下面装上一个底板再固定上四个轮子，便于携带移动，有手推照明车与拖车照明车两种，使用方法如下：
1、安装U型支架
打开车体侧门,拆除车体尾部安装位置上的内六角螺钉。
将U型支架竖立在车体尾部的安装位置,U型支架的定位销位于左侧。
用内六角螺钉将U型支架固定在车体尾部。
2、安装拖杆
用支撑物将车体前部顶起,然后打开车体侧门。
用扳手将车体内部固定L型支架的螺栓拧下,然后抽出L型支架。
将拖杆插入车体,用螺栓固定在车体内部,随后放下前支撑脚,调节支撑脚到合适高度,然后插上固定销。
将车厢内部的锁链取出,挂在车厢底部两端的铁环上,随后用锁链钩住拖杆的挂钩;最后移出支撑物。
3、安装后支撑脚
拔掉车厢尾部两侧固定后支撑脚的插销,拔出支撑脚到合适位置,然后插上固定销。
摇动摇杆调整后支撑脚高度,使车轮离地,车体重量落在支撑脚上。
4、安装灯塔升降杆
将灯塔升降杆抬到车体顶部,放置到U型支架内,保证U型支架内的插销插入升降杆上的定位孔。
将升降杆上的六芯电缆、四芯电缆分别通过车体上的大、小葛兰接头引入车体,并按照图示将电缆线接好,注意电缆线的一一对应关系;安装时注意上好填料,拧紧葛兰接头,保证密封效果。
安装两根电缆线时,应注意在车体外面留有15-20CM的余量,以免升降杆升降时电缆线受力。
5、安装钢丝绳
取下车体前端滑轮上面的两个定位销和升降杆前端的滑轮和定位销。
将车体内绞盘上的钢丝绳穿过车体底部滑轮位置的方孔,从滑轮下槽部位拉出,然后从升降杆前部取下的滑轮绕过,并将滑轮安装在升降杆的前端位置,再将钢丝绳拉回到车体底部滑轮的上部孔位并用销轴将钢丝绳固定。注意保证钢丝绳前端的夹头方向朝向,并保证处于夹紧状态,不可松动。
安装升降杆前部滑轮的上方孔位的销轴,防止滑轮上钢丝绳脱落。
6、安装灯头
拧下升降杆顶部横梁固定灯头的螺栓;然后调节四个灯头的安装支架致水平位置。
将四个灯头依次固定在横梁上。
将四个灯头的输入电缆线接入升降杆顶部的接线盒中,按图示要求接好线;注意四个灯头的接线顺序。
安装好接线盒盖。
